Wymagania dotyczące spawania tytanowych zbiorników ciśnieniowych TA3

Apr 12, 2022

Zgodnie zNb / T 47014-2011, numer kategorii metalu nieszlachetnego TA3 to TI-2.Nb / T 47014-2011 standard swskazówka, że próbka do spawania doczołowego spawana metalem nieszlachetnym o grubości 6 mm może pokryć spoinę doczołową o nierównej grubości z grubością metalu nieszlachetnego ≥ 1,5 mm, Jednocześnie standard materiału nie ma wymagań dotyczących testów udarności, więc ocena spawania spoiny doczołowej 6 mm może obejmować spawanie spoiny doczołowej o grubości metalu nieszlachetnego 1,5 ~ 12 mm. Maksymalna grubość cylindra tytanowego zbiornika ciśnieniowego wynosi 10 mm, a najcieńsza grubość dyszy wynosi 3,5 mm, wszystkie spawane połączenia są wymagane do spawania łukiem wolframowym argonem. Dlatego, w oparciu o zasadę pokrycia największej liczby spawanych produktów minimalną liczbą kwalifikacji procedur spawalniczych, cała produkcja spawalnicza sprzętu może być spełniona, o ile przeprowadzana jest jedna kwalifikacja procedury spawania szwów doczołowych o grubości metalu nieszlachetnego 6 mm.

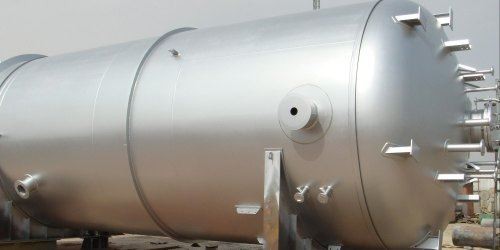

titanium pressure vessel

Połączenia spawane głównego korpusu sprzętu mają postać konwencjonalnych spoin doczołowych. Podczas spawania specyfikacja procedury spawania jest przygotowywana zgodnie z raportem kwalifikacyjnym kwalifikowanej procedury spawania. Pokrywa włazu i pokrywa kołnierza dyszy są produkowane z 16Mn II. kuciem i płytą okładzinową TA3. Ogólnie rzecz biorąc, są one mocowane za pomocą, a następnie warstwa tytanu i osadzony metal są nakładane na powierzchnię. Ponieważ tytan i stal nie mogą być spawane w procesie fuzji i nie ma warstwy przejściowej, śruba jest również wykonana z materiału TA3, który nie wymaga wsparcia odpornej na korozję kwalifikacji procesu napawania. Tak długo, jak kwalifikacja procesu spawania doczołowego o grubości metalu nieszlachetnego 6 mm może spełnić wymagania procesowe złącza napawniczego. Powierzchnia uszczelniająca musi zostać przetworzona po spawaniu płyty okładzinowej i pokrywy kołnierza. Patrz rys. 1 dla złącza spawanego.

Fig. 1 Schematic diagram of manhole cover and flange cover welding

Fig. 2 welding diagram of connecting pipe looper flange

Właz i rura łącząca przyjmują kołnierz looper, a ogranicznik należy dodać na rurze łączącej, ze specyfikacją 20 mm × 20 mm × 6 mm, materiał TA3, 2 ograniczniki do łączenia rur z DN ≤ 80 mm i 4 ograniczniki do łączenia rur z DN > 100 mm. Złącze spawane pokazano na rysunku 2. Obróbkę końcową powierzchni uszczelniającej przeprowadza się po spawaniu pierścienia spawalniczego tym samym materiałem co TA3.

Norma JB / T 4745-2002 wymaga, aby zbiorniki o skrajnej lub wysokiej toksyczności lub zbiorniki średnio- i wysokociśnieniowe o ≥ ciśnienia obliczeniowego 1,6 MPa musiały przygotować płyty testowe do spawania produktu zgodnie z zestawami, aby sprzęt mógł być zwolniony z płyt testowych produktu.
