Autor: Wang Shize, Wang Shaoqing, Ran Qingxuan itp.
Jednostka autorska: Uniwersytet Kolejowy Shijiazhuang
Źródło artykułu: Spawana rura
Zoptymalizowano odporność na korozję elektrochemiczną stopu tytanu TB5 do wydobycia ropy naftowej na morzu i rurociągu. Zbadano wpływ konwencjonalnego rozpuszczania i obróbki cieplnej starzenia na jego zachowanie w zakresie korozji elektrochemicznej. Wyniki eksperymentalne wskazują, że uziarnienie stopu tytanu TB5 stopniowo wzrasta wraz ze wzrostem temperatury roztworu. Wielkość ziarna po przesyceniu w 950 stopniach jest o 125 większa niż po przesyceniu przy 800 stopniach μm. Im niższa temperatura roztworu, tym mniejszy rozmiar ziarna i lepsza odporność na korozję;
Odporność korozyjna stopu ulega znacznej poprawie po starzeniu, a odporność na korozję wtórną wzrasta wraz ze wzrostem temperatury starzenia Zawartość fazy najpierw wzrosła, a następnie spadła, a odporność korozyjna stopu była zbliżona do fazy wtórnej Jest wprost proporcjonalna do zawartości fazy.
Wyniki pokazują, że najlepszym procesem obróbki cieplnej o odporności na korozję elektrochemiczną jest roztwór stały o temperaturze 800 stopni plus starzenie 500 stopni, a szybkość korozji wynosi 1,44 × 10-3 mm/rok.
Słowa kluczowe: stop tytanu TB5 / obróbka cieplna / mikrostruktura / odporność na korozję
Skład chemiczny stopu tytanu TB5 (w procentach)
Parametry procesu obróbki cieplnej stopu tytanu TB5
Próbka testowa TB5 | Solidne rozwiązanie Temperatura/ ˚ C | Solidne rozwiązanie Czas/h | Starzenie się Temperatura/ ˚ C | Starzenie się Czas/h |
Próbka testowa | 800 | 1 | 400 | 1 |
Próbka testowa B | 800 | 1 | 450 | 1 |
Próbka testowa C | 800 | 1 | 500 | 1 |
Próbka testowa D | 800 | 1 | 550 | 1 |
Próbka testowa F | 800 | 1 | - | - |
E próbka testowa | 850 | 1 | - | - |
Próbka testowa G | 950 | 1 | - | - |
Wzór XRD stopu tytanu TB5 po obróbce cieplnej

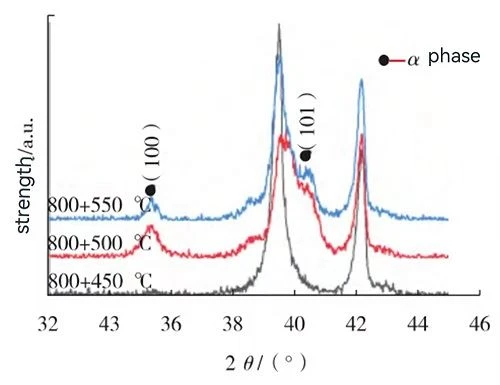

Częściowo powiększony widok XRD
Zdjęcia metalograficzne stopu tytanu TB5 po przesyceniu
Zdjęcia metalograficzne próbki roztworu stałego 800 stopni po obróbce starzeniowej

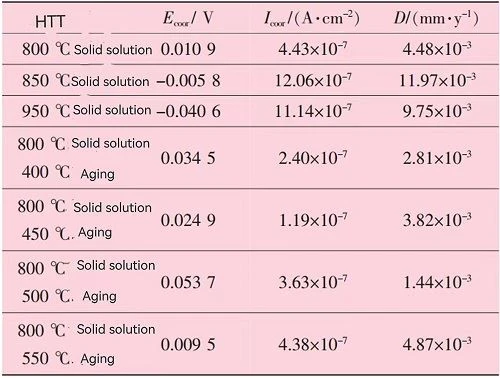

Dane testowe Tafel próbek o różnych temperaturach obróbki cieplnej

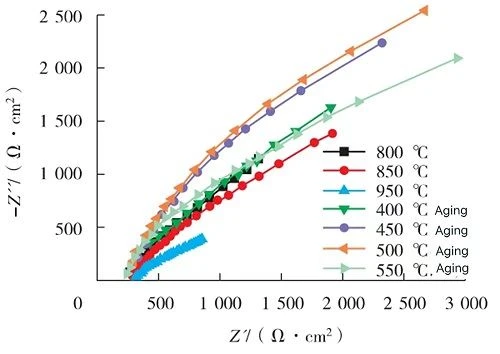

Widma impedancyjne stopu tytanu TB5 w 3,5-procentowym roztworze NaCl
