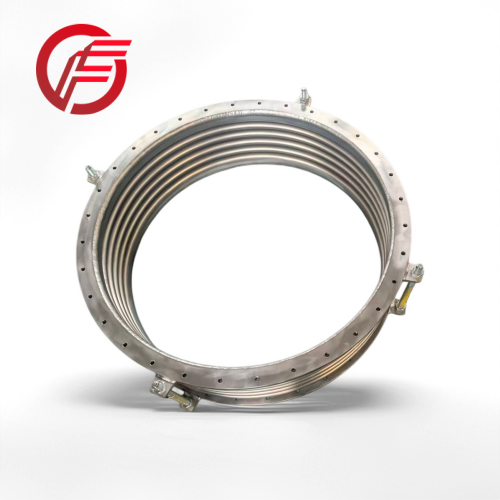

ASTMB265 Tytanowy kompensator mieszków kompensacyjnych

Kompensatory tytanowe, zwane również kompensatorami mieszkowymi tytanowymi lub kompensatorami tytanowo-metalowymi, to kluczowe elementy kompensacyjne wykonane z tytanu i stopów tytanu, które wykorzystują elastyczne odkształcenie mieszka do kompensacji przemieszczeń w systemach rurociągów. Składają się głównie z mieszka (korpusu roboczego), rur końcowych, kołnierzy, prowadnicy przepływu i różnych elementów konstrukcyjnych. Poprzez efektywne rozszerzanie i kurczenie się mieszków, absorbują one zmiany wymiarów rurociągów, kanałów lub zbiorników spowodowane rozszerzalnością i kurczeniem termicznym, wibracjami mechanicznymi i odchyleniami montażowymi.

Cechy produktu:

Jako „elastyczne złącze” w nowoczesnych systemach rurociągów przemysłowych, tytanowe złącza kompensacyjne odgrywają niezastąpioną rolę w zapewnieniu bezpiecznej pracy rurociągu i przedłużeniu żywotności sprzętu, szczególnie w trudnych warunkach, takich jak silna korozja oraz naprzemienne wysokie i niskie temperatury, gdzie zwykła stal nierdzewna nie jest w stanie sprostać wymaganiom.

(I) Doskonała odporność na korozję
Tytan w naturalny sposób tworzy na swojej powierzchni gęstą i stabilną warstwę tlenku (TiO₂), dzięki czemu jest odporny na korozję powodowaną przez silne kwasy, mocne zasady, wodę morską i różne media zawierające-chlorki. W środowiskach silnie korozyjnych, takich jak projekty inżynierii chemicznej i morskiej, odporność na korozję tytanowych kompensatorów znacznie przewyższa odporność zwykłej stali nierdzewnej, zasadniczo rozwiązując utrzymujący się problem wycieków mieszków spowodowanych przez media korozyjne. Warto wspomnieć, że kompensatory tytanowe nie mają specjalnych wymagań odnośnie zawartości jonów chlorkowych, dzięki czemu szczególnie nadają się do systemów, w których w medium lub otaczającym środowisku występuje nadmierna ilość jonów chlorkowych.

(II) Wysoka wytrzymałość właściwa
Tytan ma gęstość około 4,5 g/cm3, czyli tylko około 60% gęstości stali, ale jego wytrzymałość jest zbliżona do wytrzymałości zwykłej stali. Ta „lekka i{3}}wytrzymała” cecha pozwala tytanowym złączom kompensacyjnym znacznie zmniejszyć całkowitą masę systemu rur, zapewniając jednocześnie nośność-, a tym samym zmniejszając obciążenie konstrukcji nośnej i koszty instalacji.

(III) Szerokie możliwości adaptacji temperaturowej
Tytanowe złącza kompensacyjne zachowują doskonałe właściwości mechaniczne i wytrzymałość w ekstremalnym zakresie temperatur od -253 stopni do 600 stopni. Niezależnie od tego, czy transportowane są media kriogeniczne, takie jak ciekły azot, czy też obsługa pary o wysokiej temperaturze, może działać stabilnie, bez utraty kruchości i mięknienia. Należy zauważyć, że właściwości mechaniczne czystego tytanu zmniejszają się powyżej 300 stopni; w takich przypadkach można zastosować kompensatory wykonane ze stopów tytanu (takich jak TC4), które mogą utrzymać stabilną pracę w temperaturze 500-600 stopni.

(IV) Doskonała elastyczność i trwałość zmęczeniowa
Tytan i stopy tytanu mają dobrą ciągliwość, są w stanie wytrzymać znaczne odkształcenia osiowe, boczne i kątowe i nie są łatwo łamane w wyniku powtarzającego się rozszerzania i kurczenia. W standardowych warunkach pracy projektowany okres użytkowania kompensatorów tytanowych może sięgać 15-30 lat, znacznie przekraczając 2-3 lata zwykłych kompensatorów ze stali nierdzewnej.

(V) Długa żywotność i niskie koszty konserwacji
Chociaż początkowy koszt zakupu tytanowych kompensatorów jest wyższy niż stali nierdzewnej, ich korzyści ekonomiczne w całym cyklu życia są znaczące. Stalowe złącza kompensacyjne mają zazwyczaj żywotność tylko 2-3 lat, podczas gdy mieszki tytanowe mogą mieć żywotność ponad 20 lat prawie bez kosztów naprawy. W środowiskach silnie korozyjnych, takich jak projekty inżynierii chemicznej i morskiej, które wymagają częstych przestojów w celu wymiany, zalety tytanowych złącz kompensacyjnych są szczególnie widoczne.

1. Kompensacja przemieszczenia: Absorbuje przemieszczenia osiowe, boczne i kątowe w rurociągach spowodowane rozszerzalnością i kurczeniem termicznym, wahaniami ciśnienia mediów lub odchyleniami w instalacji, zapobiegając uszkodzeniu systemu na skutek nadmiernych naprężeń.

2. Redukcja wibracji i hałasu: Tłumi drgania pomp, sprężarek i innego sprzętu podczas pracy, redukując przenoszenie wibracji na rurociągi i obniżając hałas generowany przez uderzenia cieczy.

3. Łagodzenie szoku ciśnieniowego: Pochłania część energii uderzenia poprzez odkształcenie w przypadku nagłej zmiany przepływu płynu lub ciśnienia, stabilizując ciśnienie w układzie.

4. Wygodna instalacja i konserwacja: kompensuje błędy wymiarowe podczas instalacji rurociągu, upraszczając proces instalacji; pozwala na elastyczną regulację położenia rurociągów podczas późniejszej konserwacji systemu.
